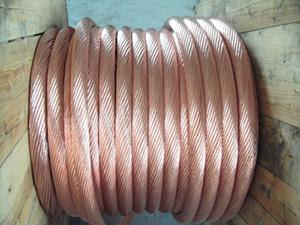

商品名称：TJRX1软铜绞线
http://安徽万邦特种电缆有限公司 http://www.ahwbtzdl.com/
产品详细说明：
软铜绞线外层的绞向为右向，除非供需双方另有协议。相邻层的绞向应相反。
2、TJR1,TJR2,TJR3软铜绞线型号、规格、直流电阻如表1、表2、表3。
注：客户如有特殊要求，可直接洽谈。
TYPE: TJR1, TJR2, TJR3, TJR*1, TJR*2,TJR*3(GB12970-91)软铜绞线是电气装备及电子电器式元件接线用的软连接线。
表1 TJR1，TJRX1型
标称截面Nominal cross section(mm2) | 计算截面Calculated sross section(mm2) | 结构 | 计算外径Calculated | 20℃直流电阻，不大于DCresistance at 20℃ no higher than (Ω/km) | 计算重量Celculated | ||
单线总数Total number of single wires | 股数*根数/单线标称直径No.of strands*No.of wires Nominal diameter of a single wire(mm) | TJR1 | TJRX1 | ||||
0.10 (0.12) 0.16 (0.20) 0.25 (0.30) 0.40 0.50 0.63 (0.75) 1.00 1.60 (2.00) 2.5 4.0 6.3 10 16 25 (35) 40 (50) 63 (70) 80 (95) 100 (120) 125 160 (185) 200 250 315 400 500 630 800 1000 | 0.102 0.124 0.159 0.194 0.247 0.300 0.408 0.503 0.628 0.754 1.01 1.57 1.96 2.41 3.94 6.16 10.01 15.84 25.08 35.14 40.15 48.30 62.72 68.64 78.20 94.06 99.68 117.67 124.69 162.86 183.85 196.15 251.95 310.58 398.92 498.30 627.1 804.3 1003.6 | 9 7 9 11 14 17 13 16 20 24 32 32 40 49 49 49 49 84 133 133 133 133 189 189 259 259 259 324 324 324 324 444 444 703 703 703 1159 1159 1159 | 9/0.12 7/0.15 9/0.15 11/0.15 14/0.15 17/0.15 13/0.20 16/0.20 20/0.20 24/0.20 32/0.20 32/0.25 40/0.25 7*7/0.25 7*7/0.32 7*7/0.40 7*7/0.51 7*12/0.49 19*7/0.49 19*7/0.58 19*7/0.62 19*7/0.68 27*7/0.65 27*7/0.68 37*7/0.62 37*7/0.68 37*7/0.70 27*12/0.68 27*12/0.70 27*12/0.80 27*12/0.85 37*12/0.75 37*12/0.85 37*19/0.75 37*19/0.85 37*19/0.95 61*19/0.83 61*19/0.94 61*19/1.05 | 0.44 0.45 0.56 0.60 0.68 0.74 0.86 0.96 1.05 1.14 1.30 1.63 1.82 2.25 2.88 3.60 4.59 6.17 7.35 8.70 9.30 10.20 12.00 12.53 13.02 14.28 14.70 17.39 17.90 20.20 21.74 21.80 24.72 26.25 29.75 33.25 37.35 42.30 47.25 | 176 145 133 92.9 72.9 60.3 44.2 36.0 28.8 24.0 17.9 11.5 9.24 7.58 4.64 2.97 1.83 1.16 0.736 0.525 0.459 0.382 0.294 0.269 0.236 0.196 0.185 0.157 0.148 0.113 0.100 0.0940 0.0732 0.0594 0.0462 0.0370 0.0294 0.0229 0.0184 | 179 147 115 94.4 74.1 61.3 44.9 36.6 29.3 24.4 18.2 11.7 9.39 7.92 -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- | 0.94 1.15 1.47 1.80 2.29 2.80 3.79 4.70 5.86 7.04 9.43 14.7 18.3 22.7 37.1 58.0 94.3 150 239 334 382 459 597 653 744 895 948 1119 1186 1549 1749 1866 2397 2954 3795 4740 5965 7651 9547 |
:
:
:
:
:
